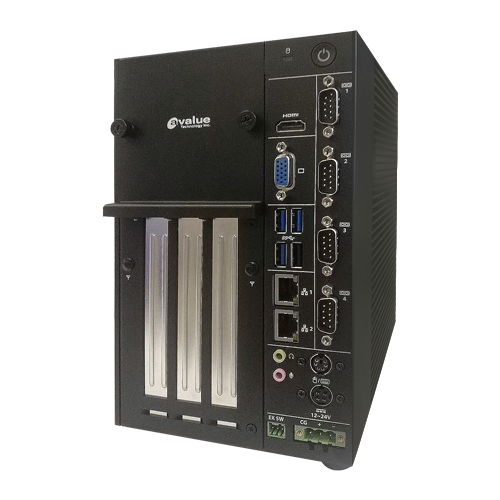

SLP-VX11
兆芯C+系列处理器VX11PH南桥带扩展槽的无风扇强固型嵌入式系统
- 板载兆芯C+系列处理器(最大TDP 18W)
- VX11PH (南桥 TDP 8.8W；VX11H (南桥 TDP 5.8W)
- 1根204针DDR3 SO-DIMM 插槽，最高扩展8GB
- 1 x HDMI, 1 x VGA, 双显
- 3个USB3.0，1个USB2.0, 4 x RS232 (可选: 2 x RS232/422/485)
- 2个英特尔® i210-AT千兆网口
- 1个全尺寸Mini-PCIe（支持mSATA/PCIe x1/USB2.0/SIM）
- 1个2230尺寸TYPE A的M.2（支持PCIe x1/USB2.0)
- 1个2.5寸硬盘固定位置
- +12 ~ 24V
规格
System Information
-
Processor
板载ZX C4580@1.8GHz(2M 缓存，四核四线程)
板载ZX C4701@2.0GHz(2M 缓存，四核四线程) -
Platform Controller Hub
VX11PH (南桥 TDP 8.8W)
VX11H (南桥 TDP 5.8W) -
System Memory
1根204针DDR3 SO-DIMM 插槽，最高扩展8GB
-
I/O Chipset
IT8528
-
BIOS
AMI uEFI BIOS 64Mbit SPI Flash ROM
-
Watchdog Timer
H/W 复位, 1sec. – 65535sec./min.1sec. or 1min. step
-
H/W Status Monitor
CPU温度监控
电压监控 -
Board
EMX-VX11P
Expansion
-
Expansion
1个全尺寸Mini-PCIe (支持mSATA/PCIe x1/USB2.0/SIM)
1个2230尺寸TYPE A的M.2 (支持PCIe x1/USB2.0)
1 x PCIe*1 卡槽
2 x PCI 卡槽
Storage
-
Storage
1 x mSATA
1 x 7+15pin SATA 接口支持1 x 2.5" HDD/SSD
I/O
-
USB
3 x USB 3.0
1 x USB 2.0 -
COM Port
4 x RS232, or 2 x RS232 + 2 x RS232/422/485 (Optional)
-
MIO
1 x PS/2 键盘
1 x PS/2 鼠标 -
HDMI
1 x HDMI
-
VGA
1 x VGA
-
RS232
4 x RS232
-
Expansion
1 x PCIe*1
2 x PCI -
PCIe
1 x PCIe*1
-
Other
1 x Line-out
1 x Mic-in
1 x 电源输入连接器 (凤凰接头连接器型)
Display
-
Graphic Chipset
VX11PH or VX11H Graphics
-
Spec. & Resolution
1 x HDMI: 2K 2560 x 1440
1 x VGA: 2048 x 1536 @ 60Hz -
Multiple Display
VGA + HDMI
Audio
-
Audio Codec
瑞昱 ALC662 高清音频解码控制器
-
Audio Interface
1个声音输出接口，1个声音输入接口
Ethernet
-
LAN Chipset
2个英特尔® i210-AT千兆网口
-
Ethernet Interface
兼容10/100/1000 Base-Tx 千兆以太网
-
LAN Port
2 x RJ45
Power Requirement
-
DC Input
12~24V
-
DC Input Connector
Support Mini 4P Jack Adapter
凤凰端子连接器 -
Power Mode
AT/ATX
-
Adapter
输入: 100 ~ 240Vac/ 50 ~ 60Hz
输出: 120W 适配器 (24V @ 5A 适配器) AC-DC 适配器
Mechanical & Environmental
-
Operating Temperature
0°C ~55°C (32˚F ~ 131˚F) w/Industrial SSD, ambient w/ air flow
-
Storage Temperature
-40°C ~ 75°C (-40 ~ 167°F)
-
Operating Humidity
40°C @ 95% 相对湿度, 无凝结
-
Weight
4公斤
-
Dimension (W x L x D)
221.8 (H) x 135 (W) x 232.85 (D) ± 0.5mm
-
Construction
铝 + 金属
Software Support
-
OS
Win7, Win10, Neokylin 7.0 64bit
